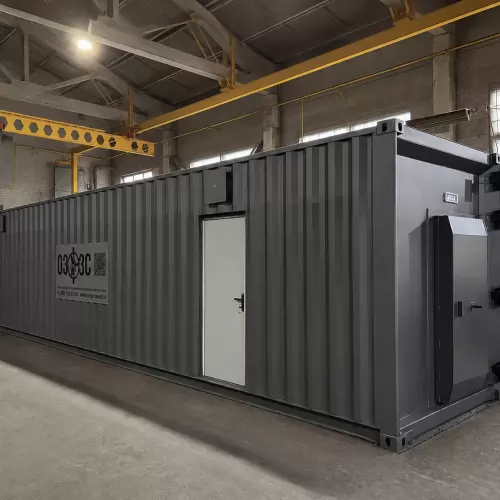

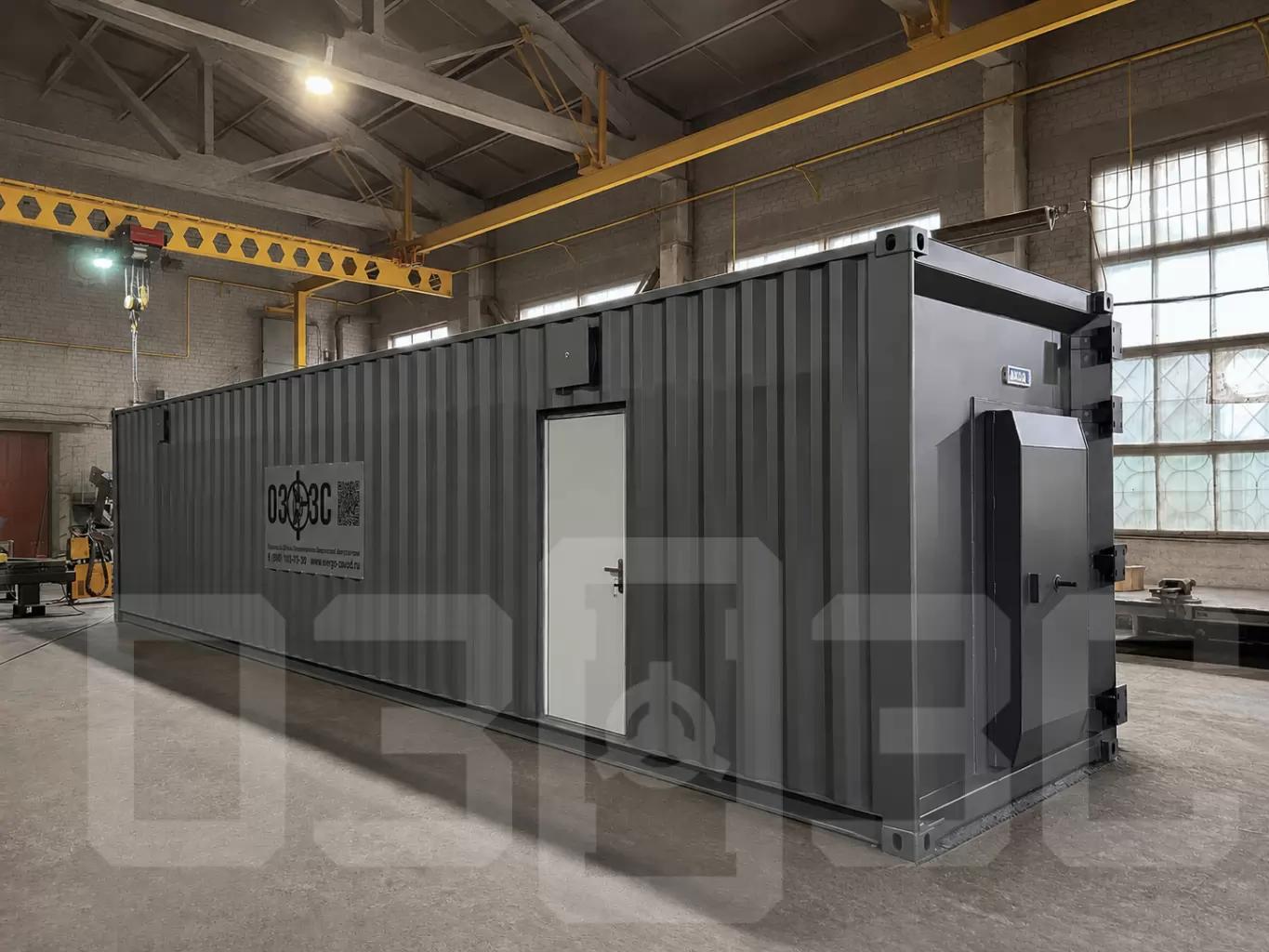

ЗС ГО БМТ КУБ-М
защитное сооружение блок-модульного типа полной заводской готовности. Оно оснащено современными инженерными системами, которые позволяют быстро объединять несколько блоков в конструкцию различного уровня защиты в короткие сроки.
ПРЕДНАЗНАЧЕНИЕ УБЕЖИЩА КУБ-М
ЗС ГО БМТ «КУБ-М» - это блок-модульное защитное сооружение полной заводской готовности. Оно оснащено современными инженерными системами, которые позволяют быстро объединять несколько блоков в конструкцию различного уровня защиты в короткие сроки.
ЗС ГО БМТ «КУБ-М» монтируется на поверхности земли без необходимости проведения земляных работ, связанных с выемкой котлована и последующей его засыпкой. Различия уровней защиты ЗС ГО БМТ «КУБ-М» обусловлены применением дополнительных защитных элементов: для обеспечения защиты от радиационного излучения и фугасного воздействия обычных средств поражения вдоль наружных стен крайних блок-модулей, а также на перекрытиях, монтируются и закрепляются бетонные блоки требуемой толщины.
В зависимости от заданных требований к уровню защиты ЗС ГО КУБ-М обеспечивает защиту от:
- действия воздушной ударной волны с избыточным давлением (1 кгс/см2);
- фугасного и осколочного действия обычных средств поражения;
- проникновения отравляющих, радиоактивных и бактериальных веществ;
- попадания обломков строительных конструкций;
- теплового воздействия, в том числе при пожарах.
ВИДЕО ПРО БЫСТРОВОЗВОДИМОЕ УБЕЖИЩЕ КУБ-М
Подробнее ознакомиться с продукцией завода «ОЗОЗС» и убежищем КУБ-М можно в презентации.
КОНСТРУКЦИЯ ЗАЩИТНОГО СООРУЖЕНИЯ КУБ-М

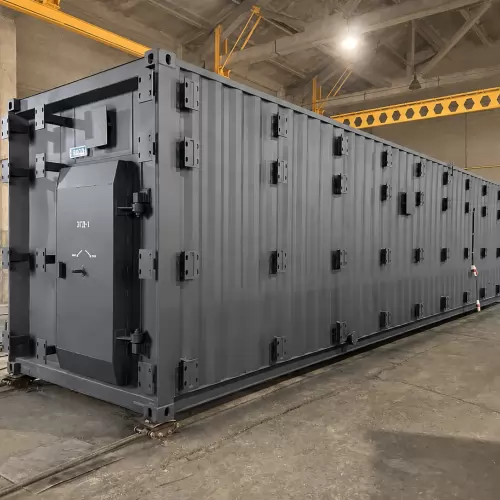

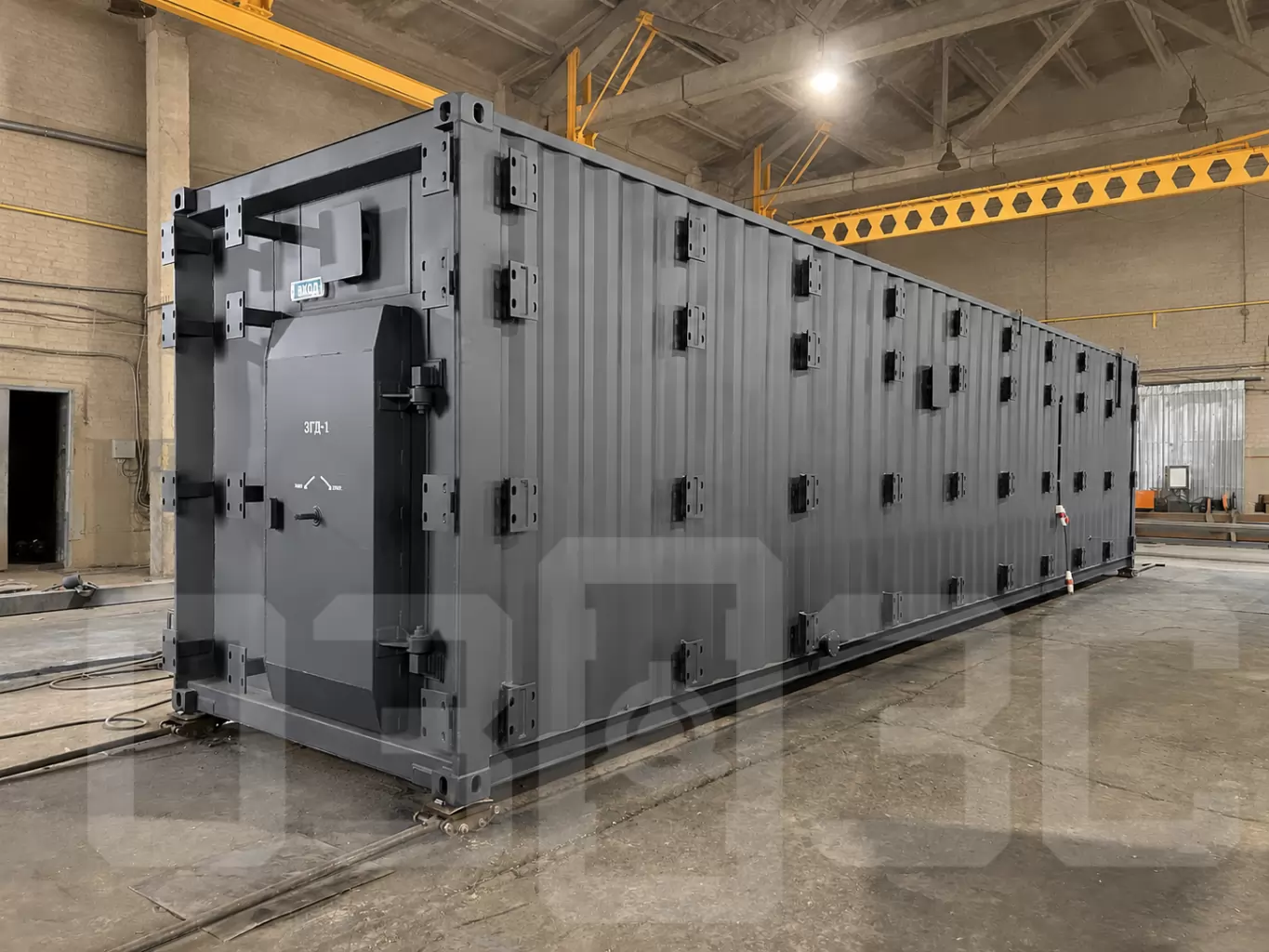

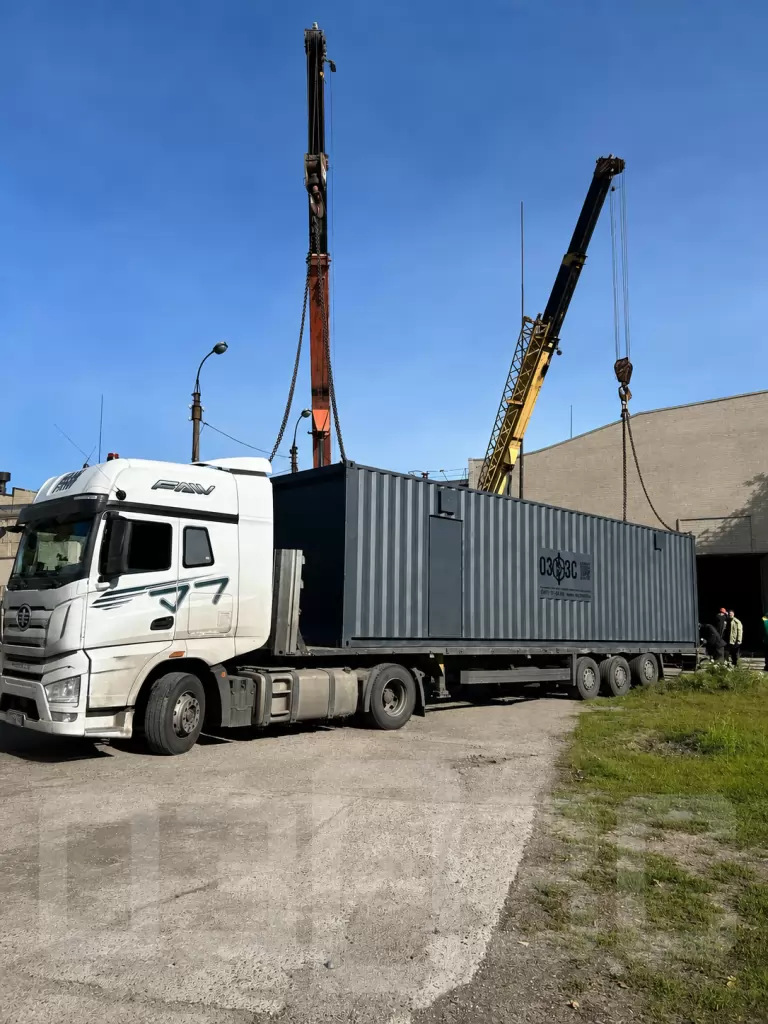

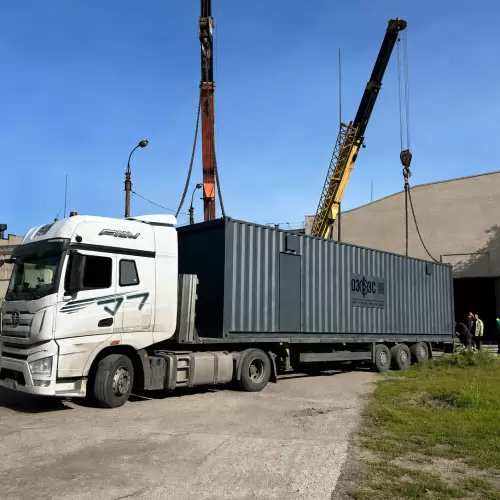

ЗС ГО КУБ-М представляет собой систему, состоящую из отдельных металлических контейнеров для защиты от воздействия внешней среды. Несущие конструкции наружных стен, основания и перекрытия контейнеров усиливаются с внутренней стороны. Помимо этого, металлические контрфорсы устанавливаются снаружи крайних блок-модулей и крепятся к вертикальным металлическим стойкам для усиления стен, а также анкерируются в грунте или бетонном основании.
У БМТ «КУБ-М» монтируется на поверхности земли без необходимости проведения земляных работ, связанных с выемкой котлована и последующей его засыпкой. Различия уровней защиты У БМТ «КУБ-М» заключаются в том, что для обеспечения защиты от радиационного излучения и фугасного действия обычных средств поражения вдоль внешних стен крайних блок-модулей, а также на перекрытие, устанавливаются и фиксируются сборные бетонные блоки соответствующей толщины.
| 1 | Технический входной тамбур |
|---|---|
| 2 | Коридор технический |
| 3 | Туалет мужской |
| 4 | Туалет женский |
| 5 | Расширительная камера |
| 6 | Тамбур расширительной камеры |
| 7 | ФВК |
| 8 | Помещние для 3 режима |
| 9 | Тамбур ДЭС |
| 10 | ДЭС |
| 11 | Расширительная камера |
| 12 | Входной тамбур |
| 13 | Помещение для укрываемых |
ВНУТРЕННИЕ ПОМЕЩЕНИЯ ЗС ГО КУБ-М
Убежище включает в себя как основные, так и вспомогательные помещения (блоки). В его структуру входят системы тамбуров, технические и санитарно- технические блоки, а также помещения для укрываемых.
ТЕХНИЧЕСКИЕ ПОМЕЩЕНИЯ
Защитное сооружение оборудуется системой сжатого воздуха, водоснабжением, канализацией, отоплением и дизельной электростанцией. Кроме того, У БМТ «КУБ-М» оснащается вентиляционной системой, работающей в трех режимах в зависимости от требуемого уровня защиты:
- Режим I - чистая вентиляция;
- Режим II -фильтровентиляция;
- Режим III - полная изоляция (регенерация).
ЭТАПЫ СТРОИТЕЛЬСТВА КУБ-М
Разбор базовых контейнеров
Демонтаж пола
Усиление пола
Утепление пола
Укладка пола листами с чечевичным рифлением
Установка усиленного каркаса из трубы ПП80
Установка внутренних перегородок в технических помещениях
Изготовление контрфорсов
Утепление стен и потолка
Обшивка стен и потолка ЦСП и металлом
Покраска стен, пола, потолка
Установка нар и оборудования в жилых помещениях
Установка оборудования в технических помещениях
Установка внутренних дверей и монтаж электрики
Покраска контейнеров снаружи
ООО «ОЗОЗС» имеет лицензионное соглашение на реализацию изобретения У БМТ «КУБ-М»
КУБ-М — это блочно-модульное защитное сооружение полной заводской готовности. Оно оснащено современными инженерными системами, которые позволяют быстро объединять несколько блоков в конструкцию различного уровня защиты в короткие сроки.
ПАТЕНТ
Разработчиком и организатором проведения испытания защитного сооружения блок-модульного типа полной заводской готовности У БМТ «КУБ-М» является ФГБУ ВНИИ ГОЧС (ФЦ).
ЛИЦЕНЗИЯ
ООО «Опытный завод оборудования защитных сооружений» подписал лицензионный договор на производство и реализацию защитных сооружений гражданской обороны блок-модульного типа полной заводской готовности.
КУБ-М прошло следующие испытания.
- Испытания на монтажные нагрузки;
- Испытания на транспортные нагрузки;
- Испытания на сейсмовзрывные нагрузки;
- Испытания по оценке герметичности блок-модуля;
- Испытания на нагрузки от действия обычных средств поражения (ОСП);
- Испытания на нагрузки от действия обломков вследствие разрушения конструкций вышерасположенных этажей;
- Испытания на нагрузки от действия воздушной ударной волны интенсивностью 1 кгс/см2
У БМТ «КУБ-М» соответствует требованиям:
- Постановления Правительства РФ от 29 ноября 1999 г. N 1309 «О порядке создания убежищ и иных объектов гражданской обороны»;
- «СП 88.13330.2022. Свод правил. Защитные сооружения гражданской обороны. Актуализированная редакция СНиП II-11-77»;
- ГОСТ Р 42.4.08-2021 «Гражданская оборона. Защитные сооружения гражданской обороны. Сооружения быстровозводимые блок-модульного типа полной заводской готовности. Общие требования».
