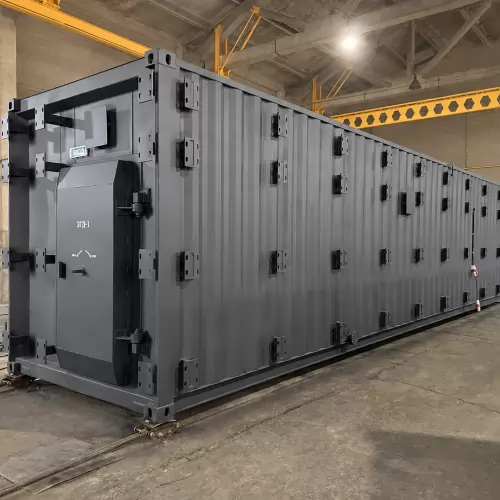

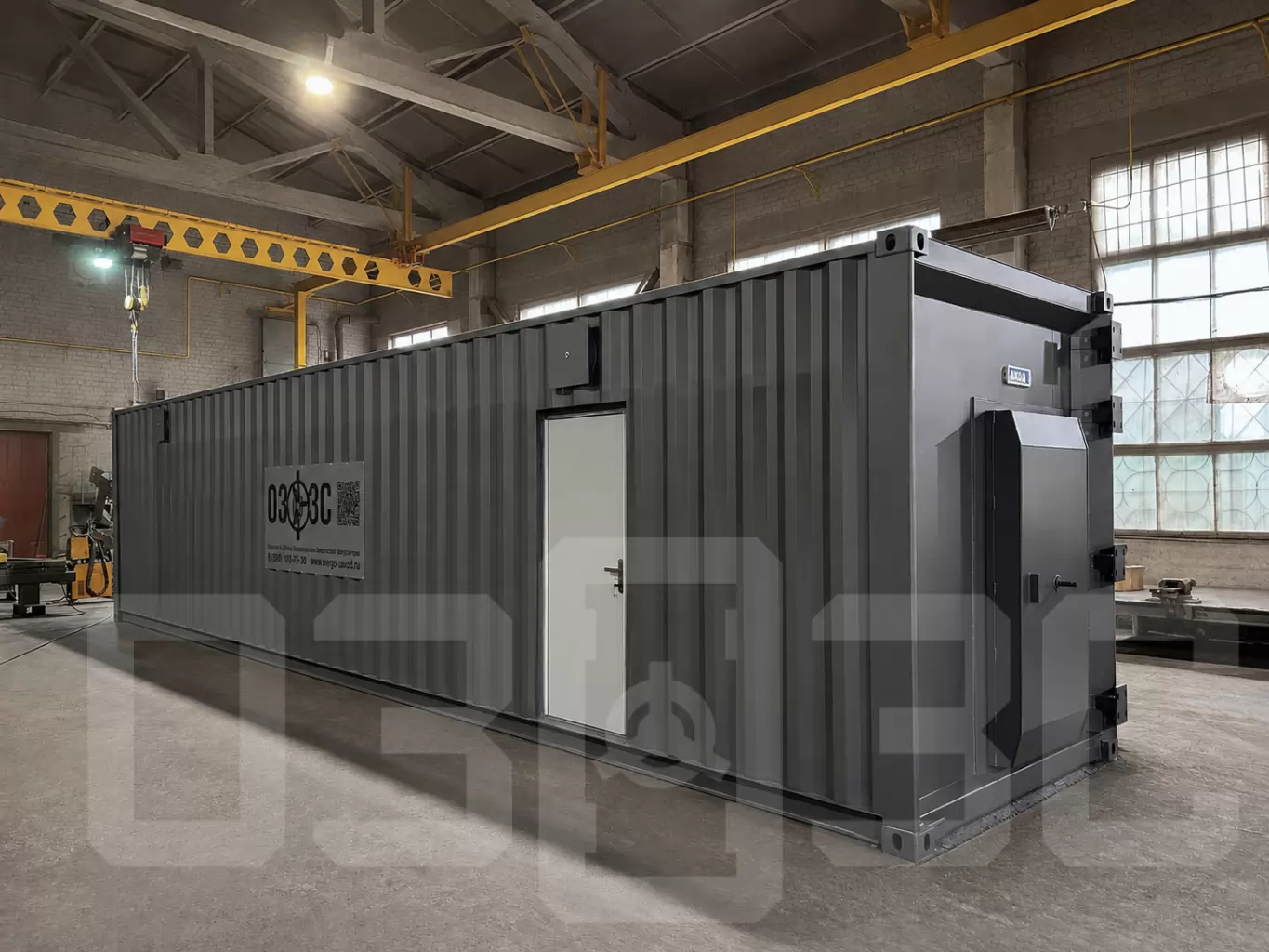

РАЗНОВИДНОСТИ И КАТЕГОРИИ ЗАЩИТНОГО СООРУЖЕНИЯ «КУБ-М»

В зависимости от выполняемых задач и требований к защитному сооружению, «КУБ-М» делится на две разновидности: убежище КУБ-М и укрытие КУБ-М. Убежище обспечивает больший уровень защиты.

Внутренние помещения

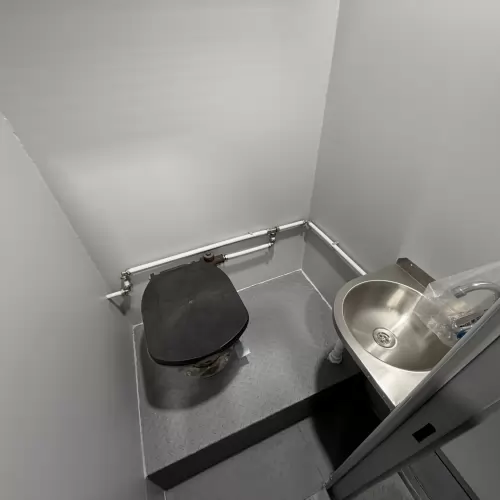

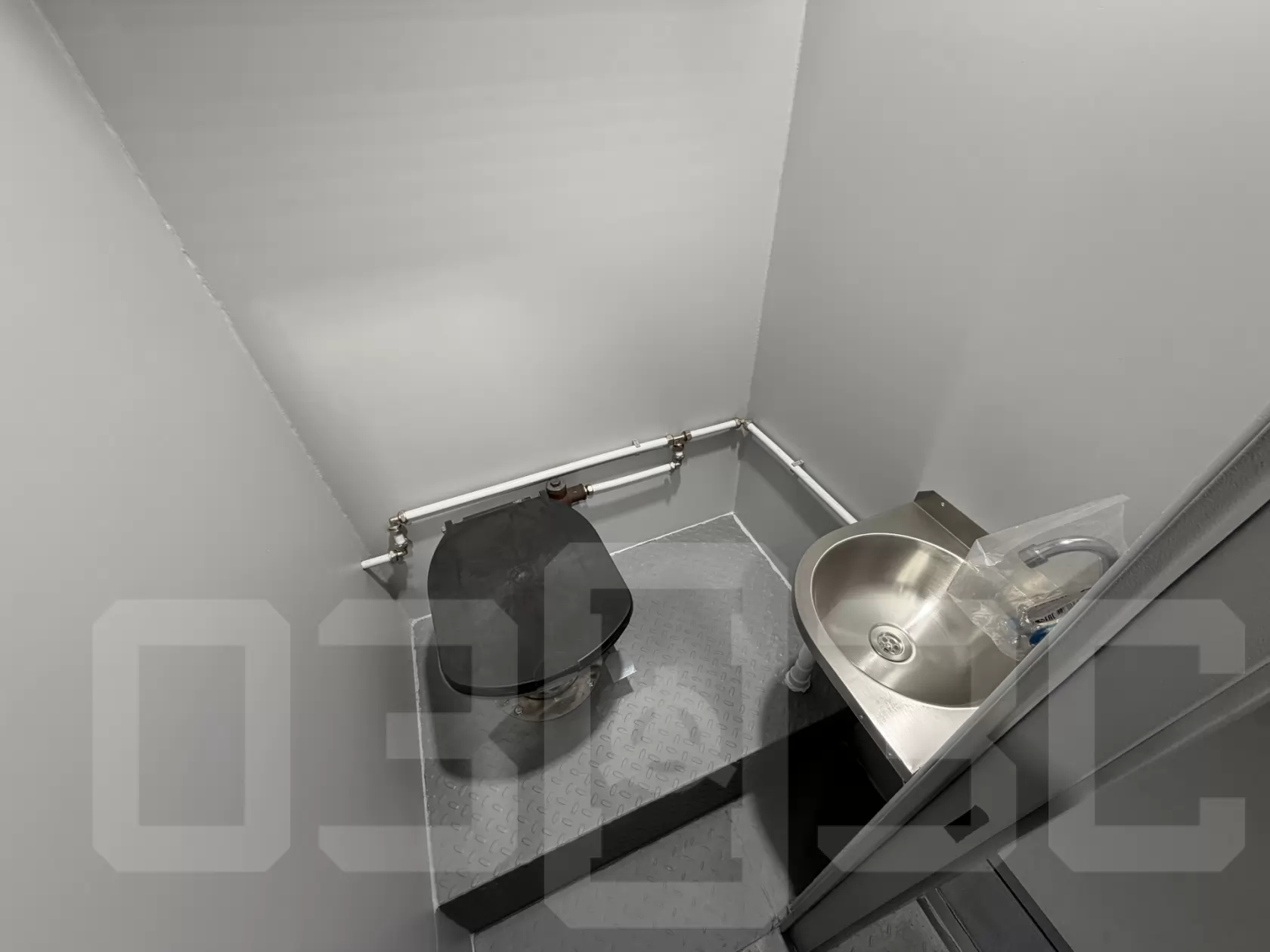

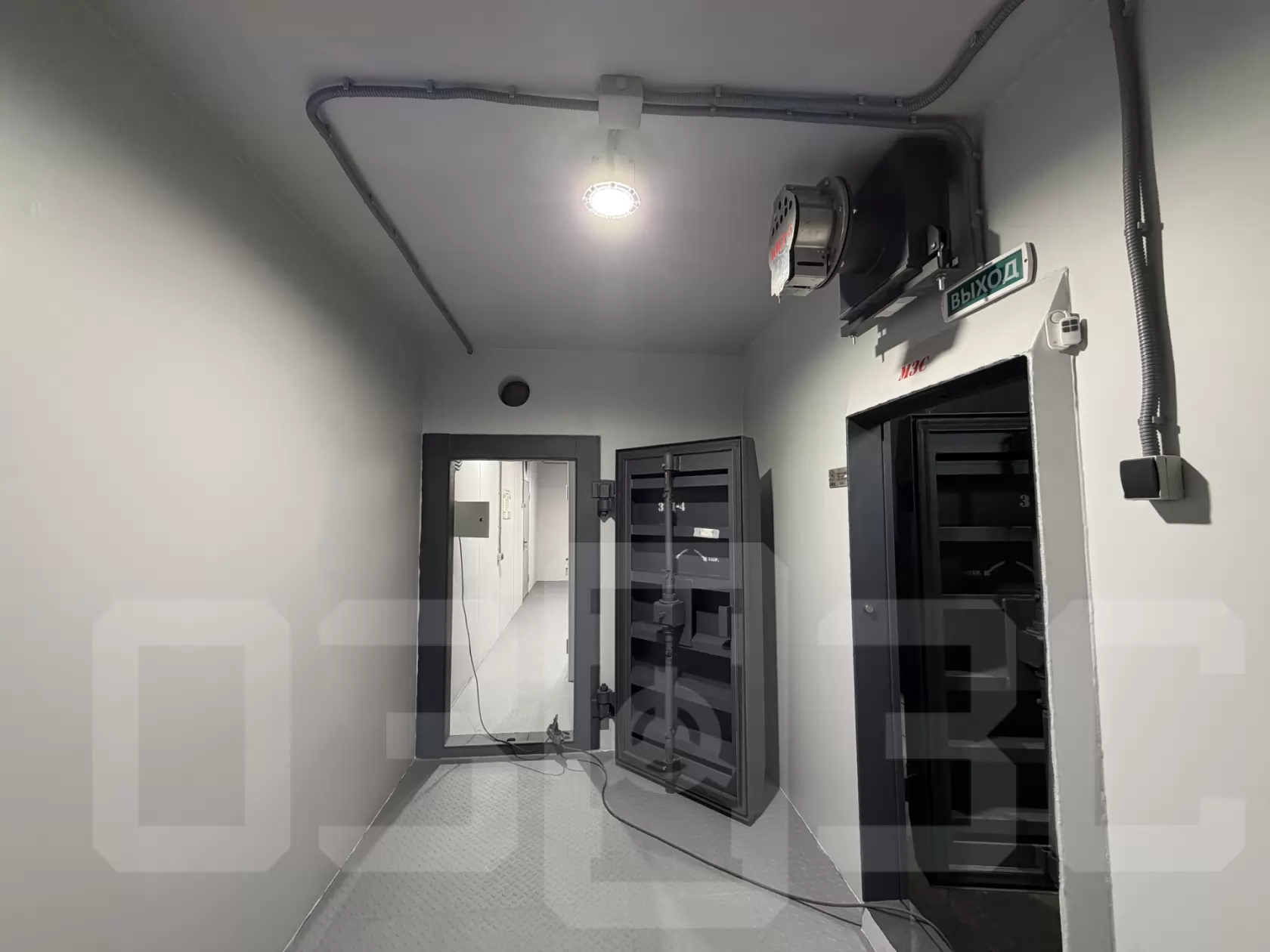

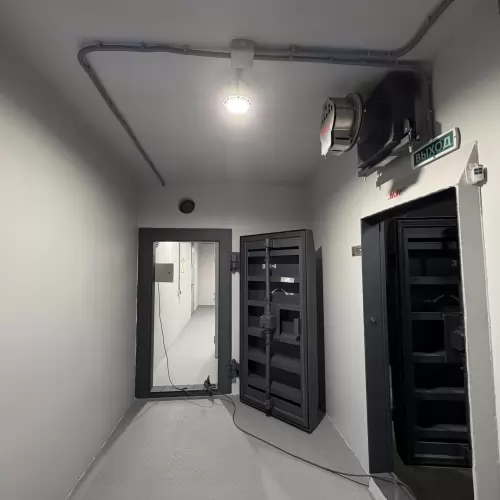

Бункер «КУБ-М» включает в себя как основные, так и вспомогательные помещения (блоки). В его структуру входят системы тамбуров, технические и санитарно-технические блоки, а также помещения для укрываемых.

Технические помещения

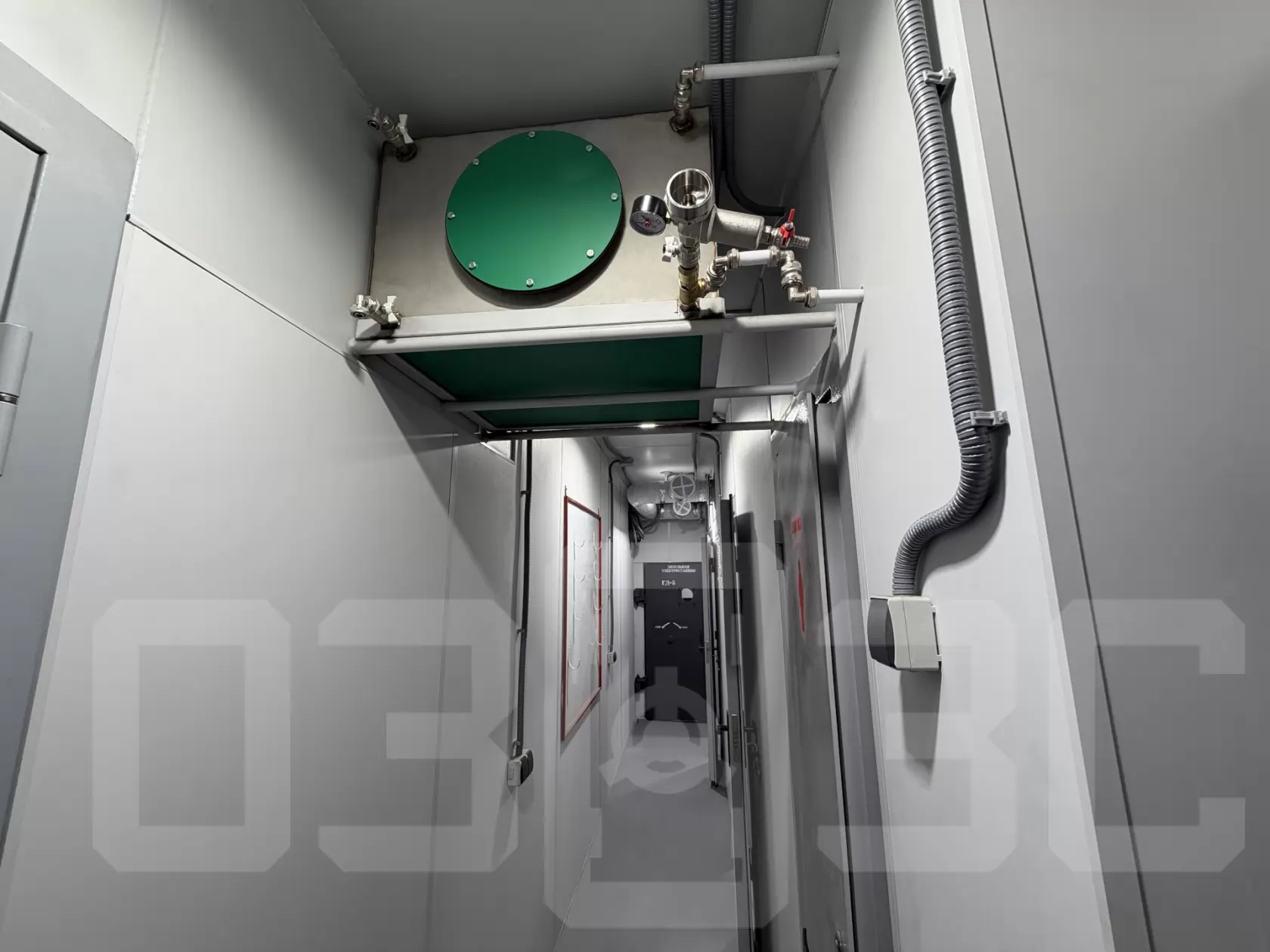

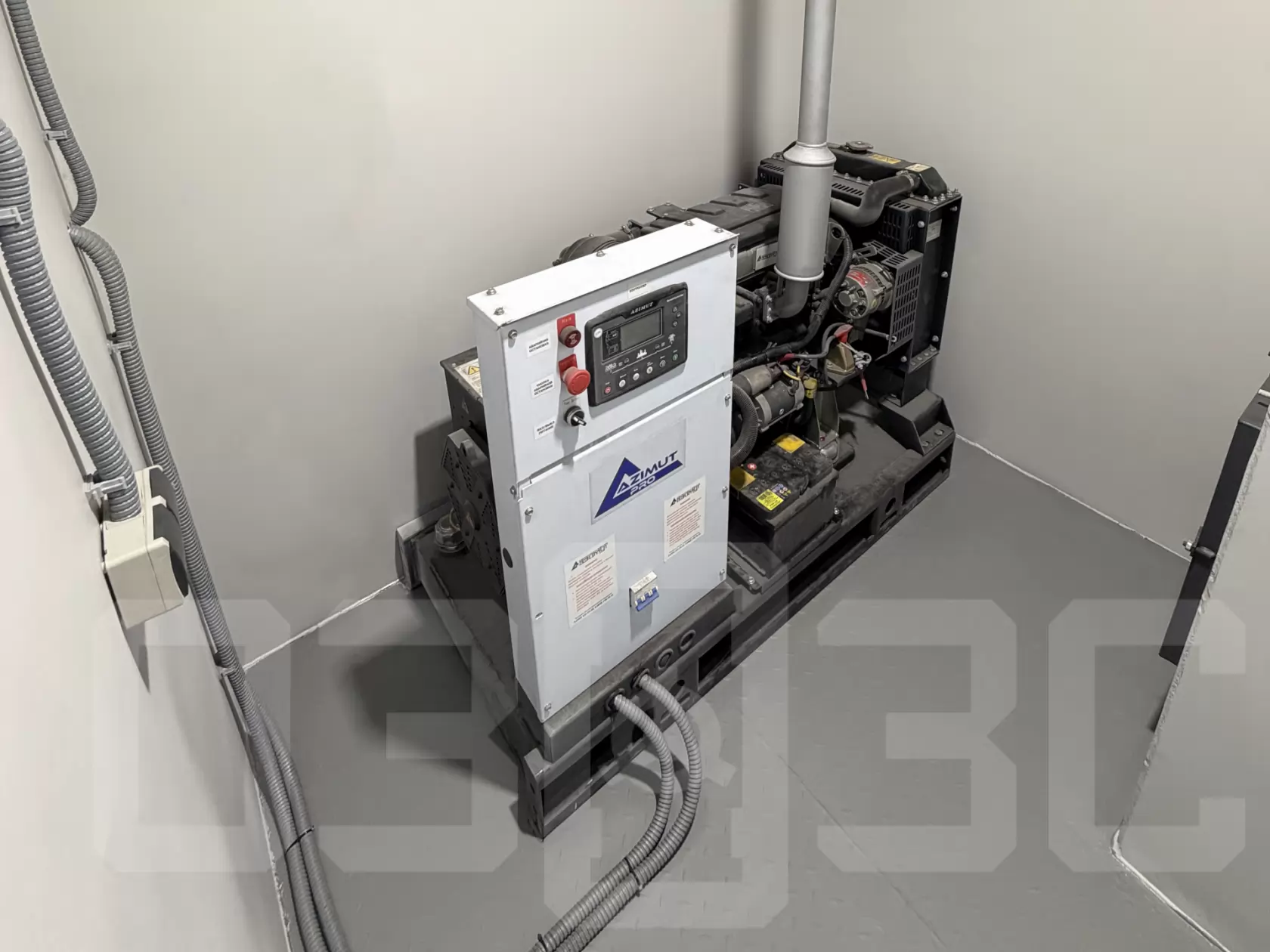

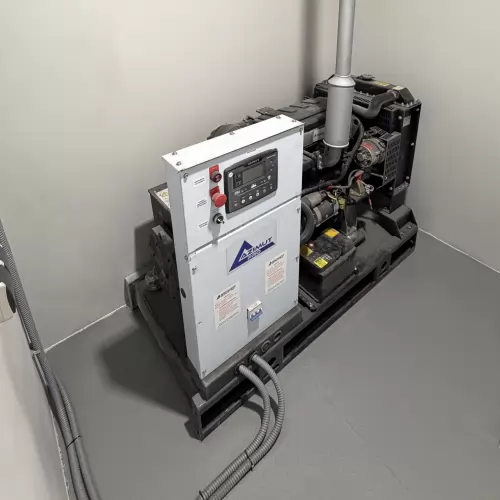

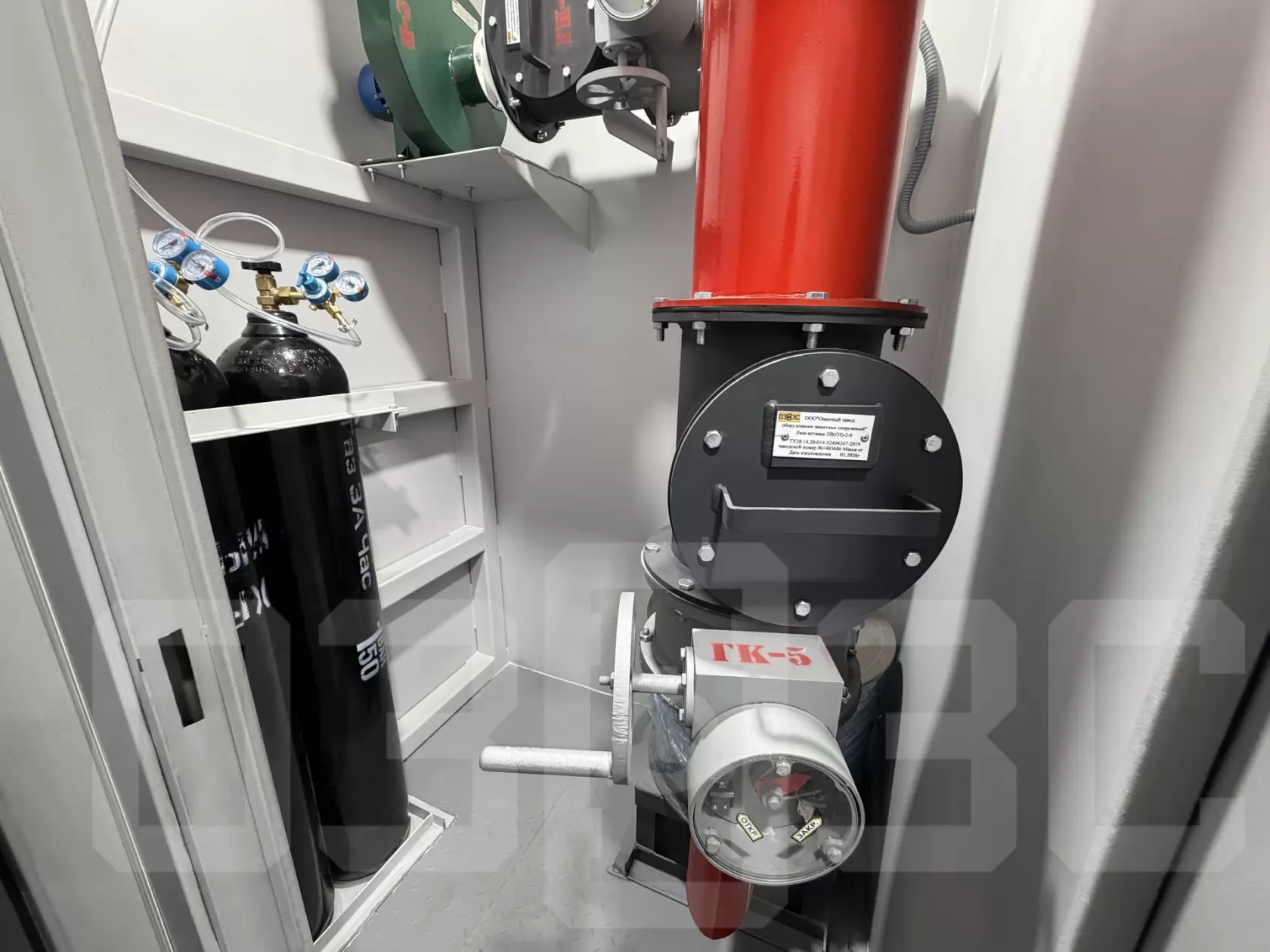

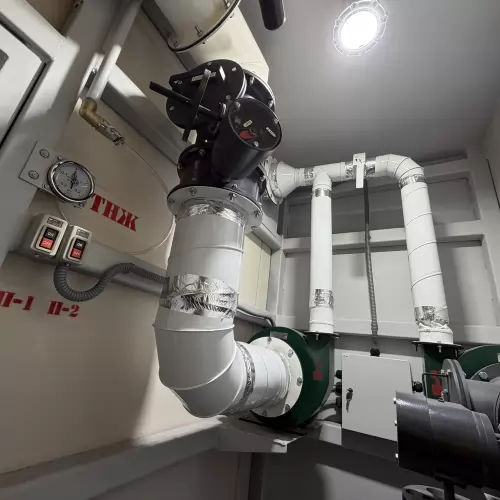

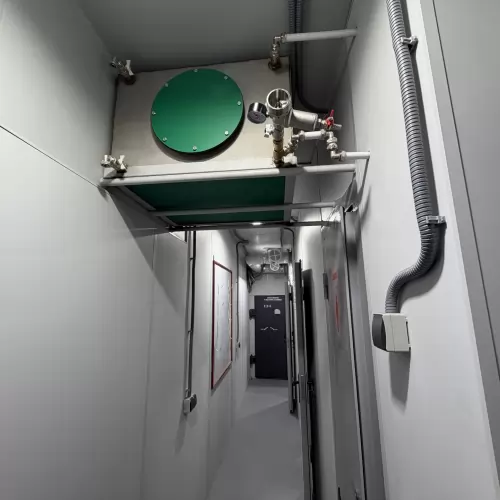

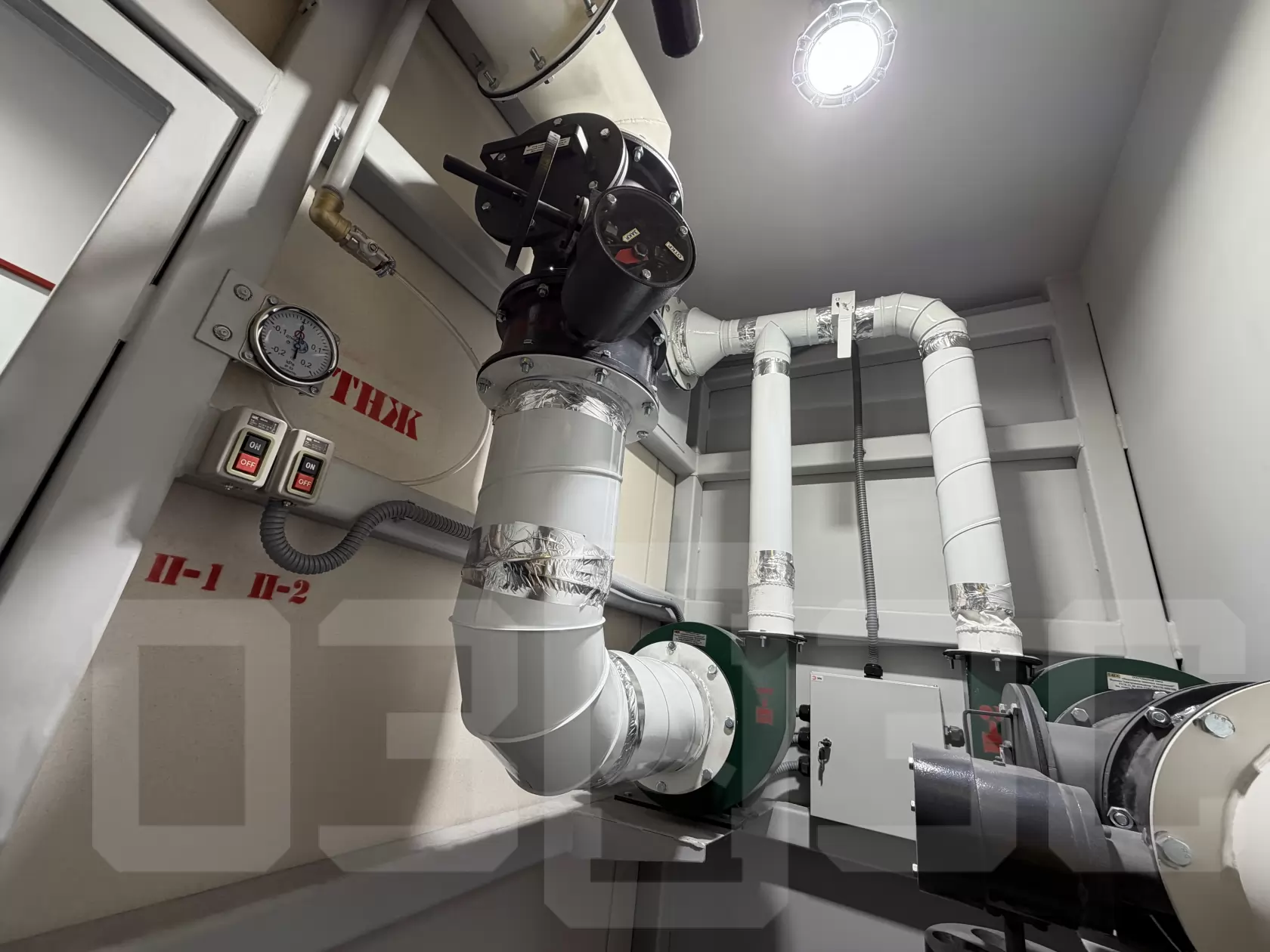

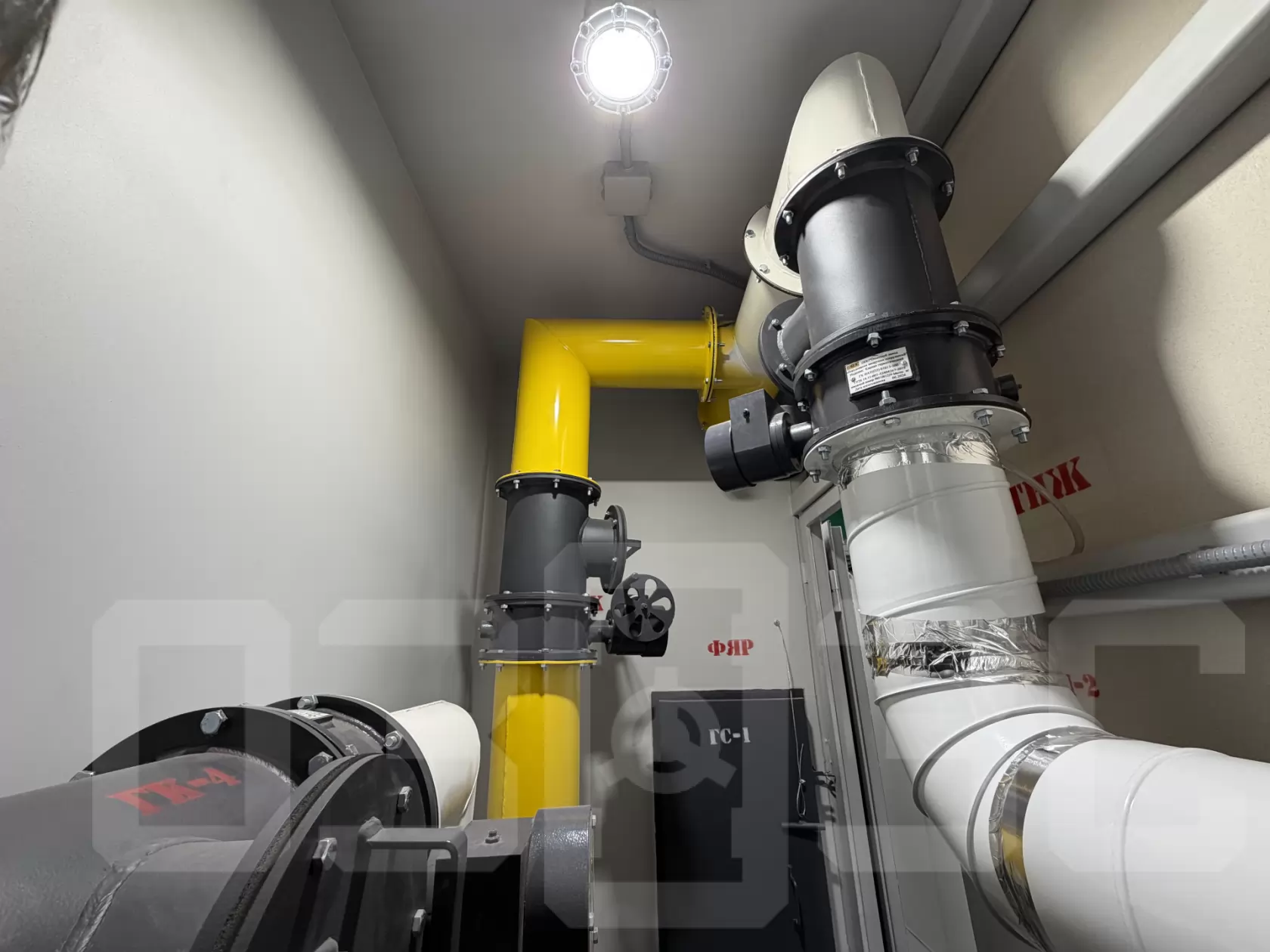

Защитное сооружение оборудуется системой сжатого воздуха, водоснабжением, канализацией, отоплением и дизельной электростанцией. Кроме того, бункер «КУБ-М» оснащается вентиляционной системой, работающей в трех режимах в зависимости от требуемого уровня защиты:

  • Режим I - чистая вентиляция;

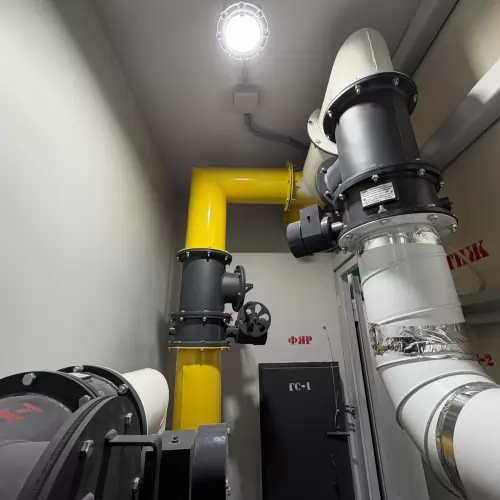

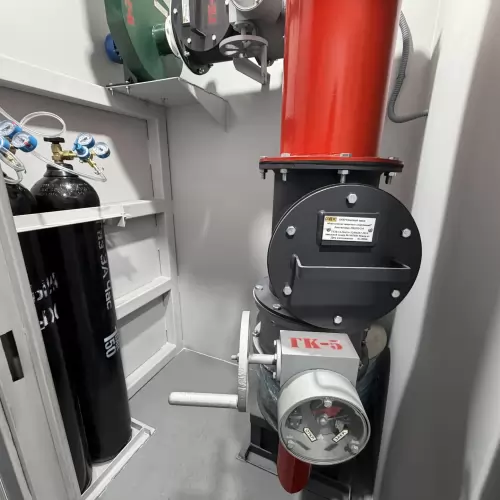

  • Режим II - фильтровентиляция;
  • Режим III - полная изоляция (регенерация).

По уровню защищенности убежища делятся на две категории

1 категория

  • крыша – плиты ПДН не менее 1000 мм. (8 слоев);
  • периметр – блоки ФБС 2 слоя;
  • площадка – плита ПАГ 1 слой;

2 категория

  • крыша – плиты ПДН не менее 500 мм. (4 слоев);
  • периметр – блоки ФБС 1 слой;
  • площадка – плита ПАГ 1 слой;

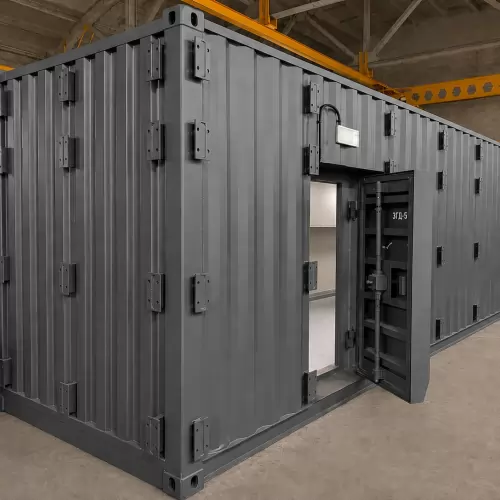

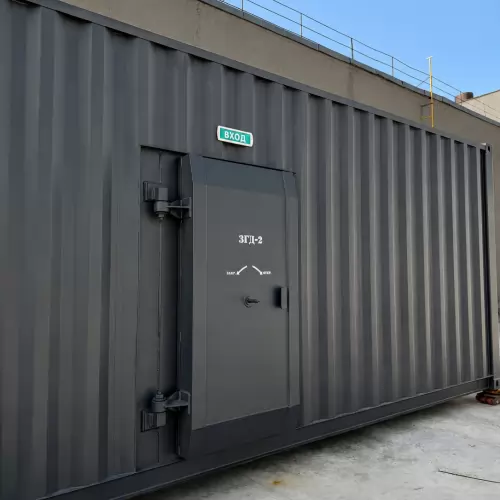

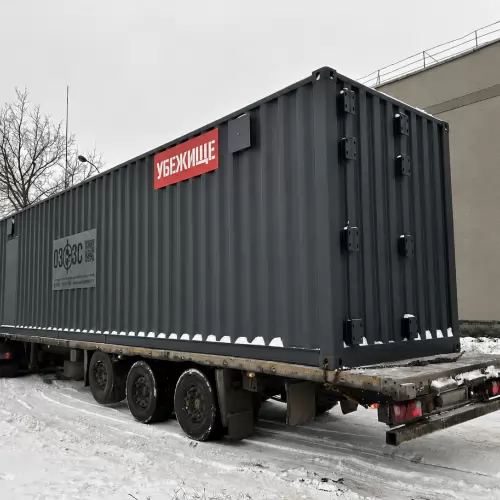

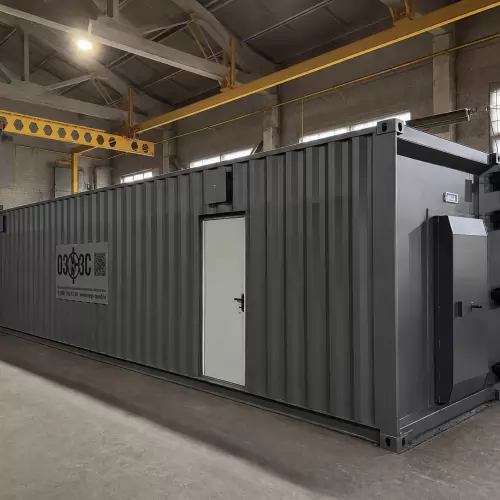

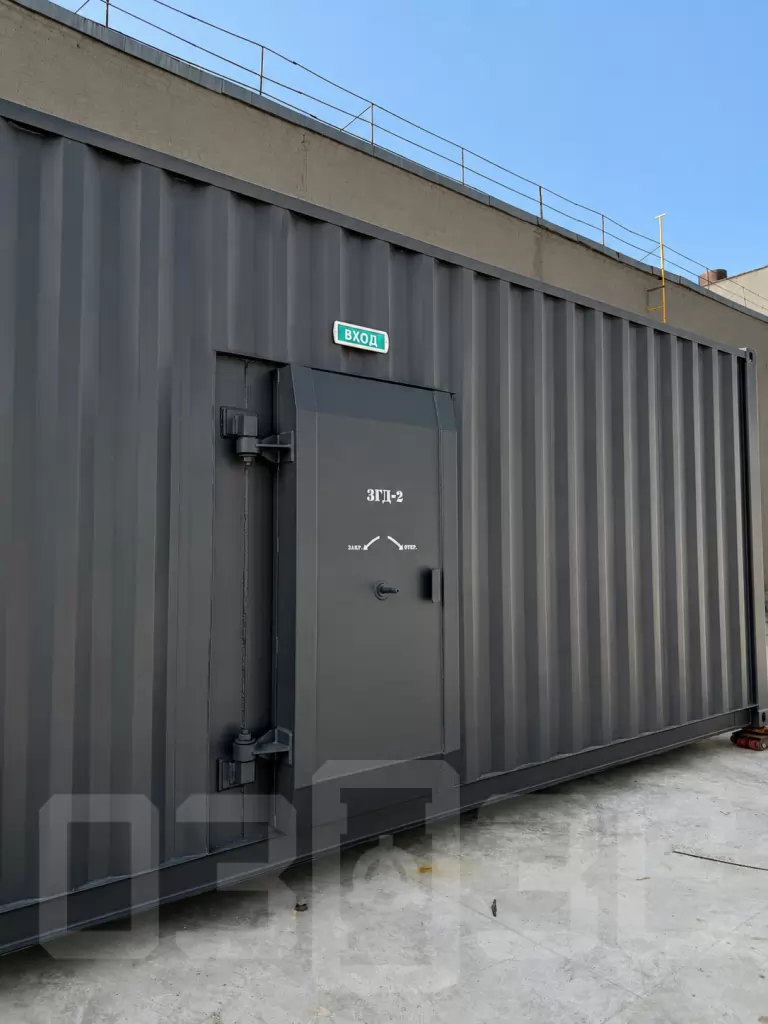

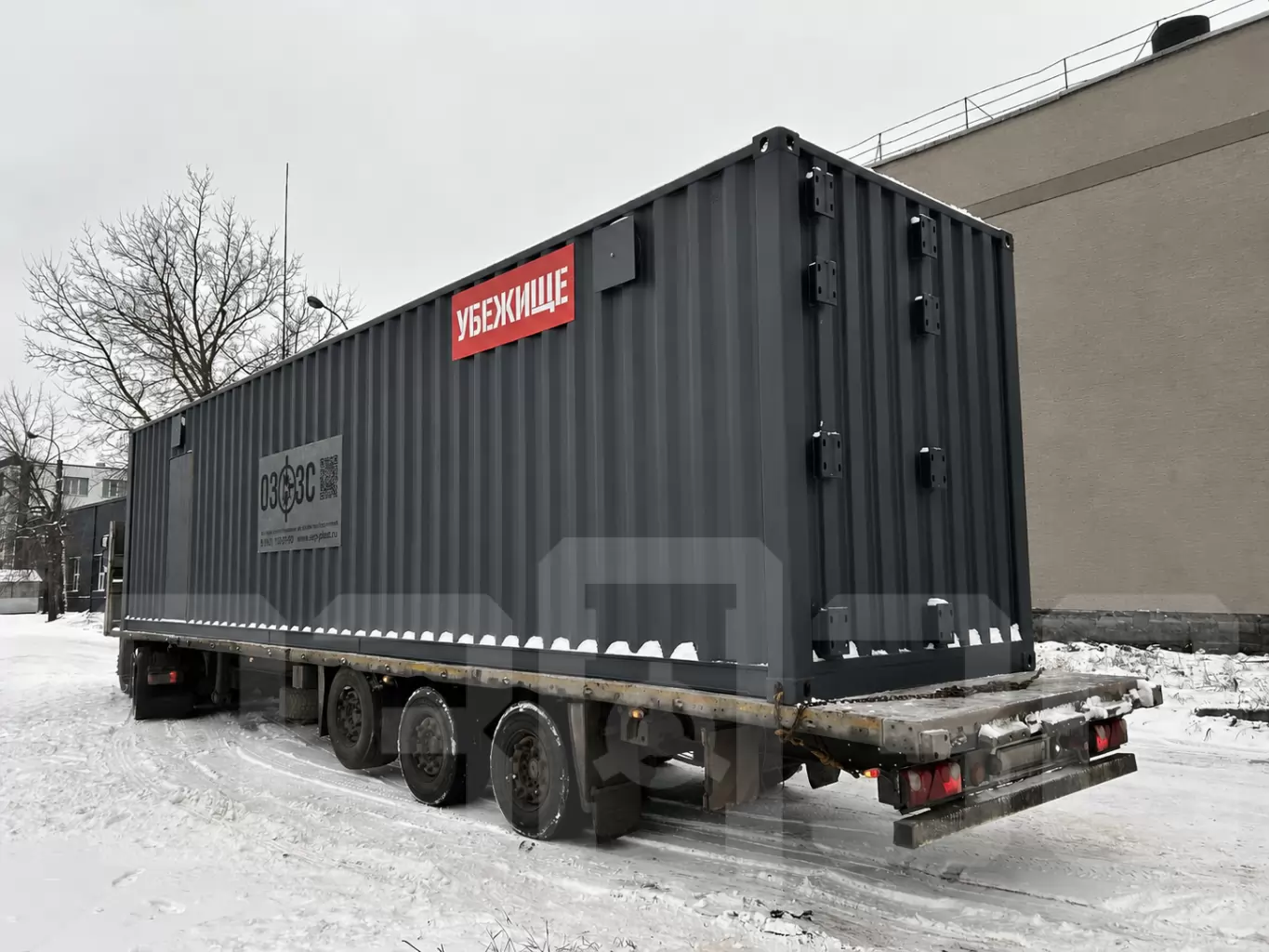

УБЕЖИЩЕ «КУБ-М»

Характеристики убежища «КУБ-М»:
  • контрфорсы по периметру + П-образные на входную группу (крепятся 1,5м анкерами);
  • высота потолка – 2,62м;
  • время пребывания – 48 часов;
  • обеспечена полная герметичность;
  • срок эксплуатации – 10 лет;
  • между ФБС проливается бетон для создания монолитности.

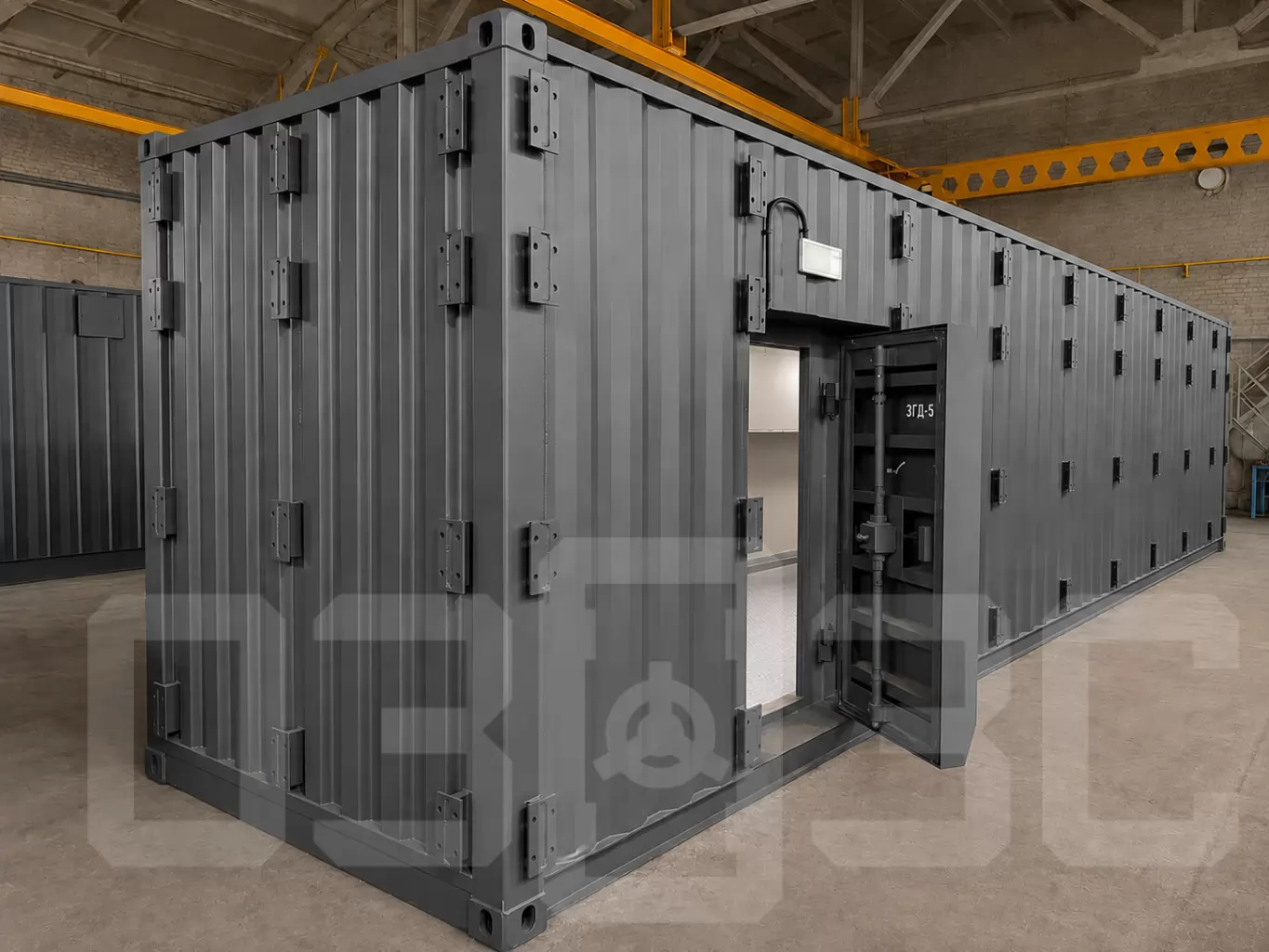

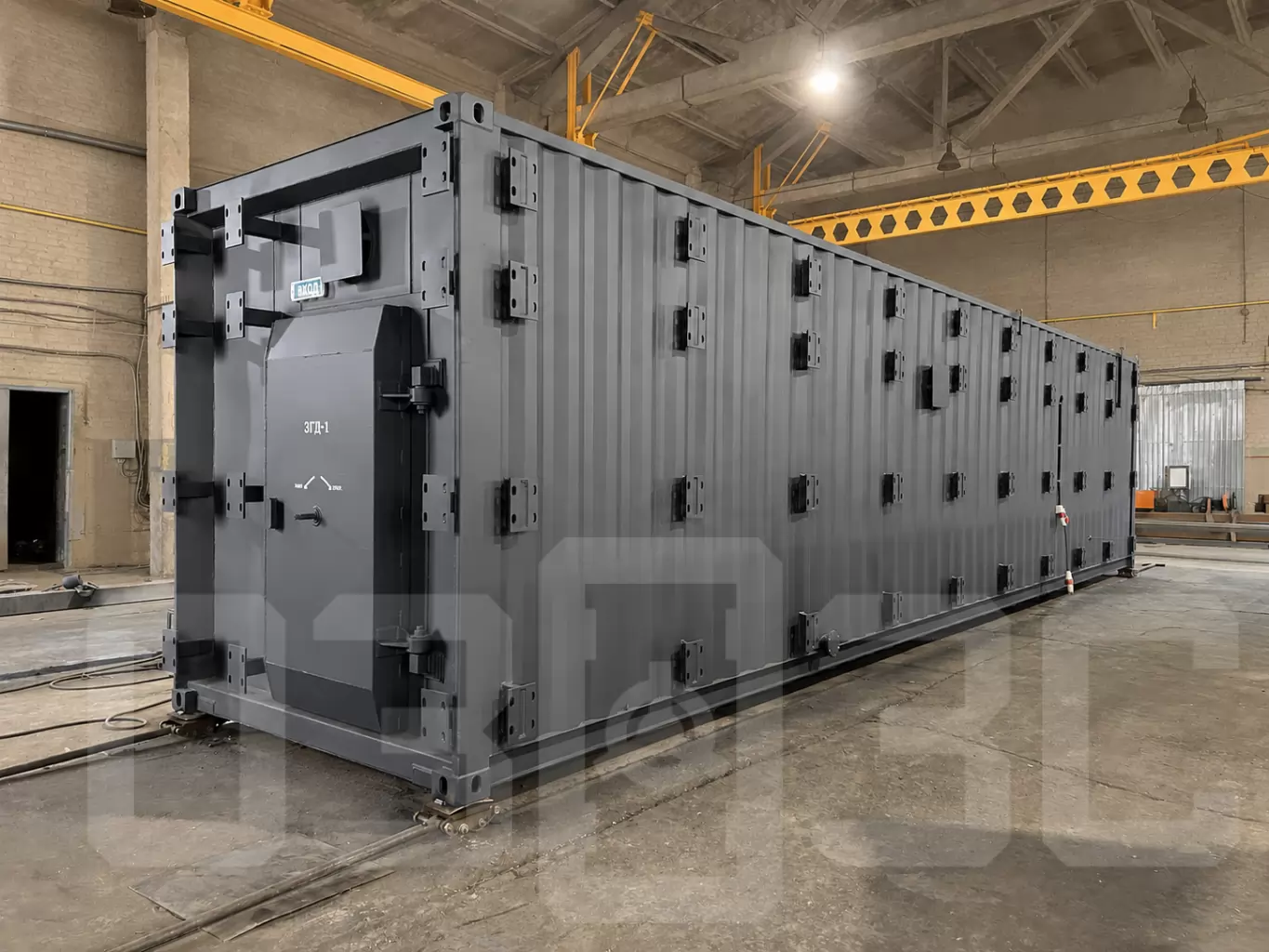

Убежище «КУБ-М» состоит из минимум 3-х модулей:

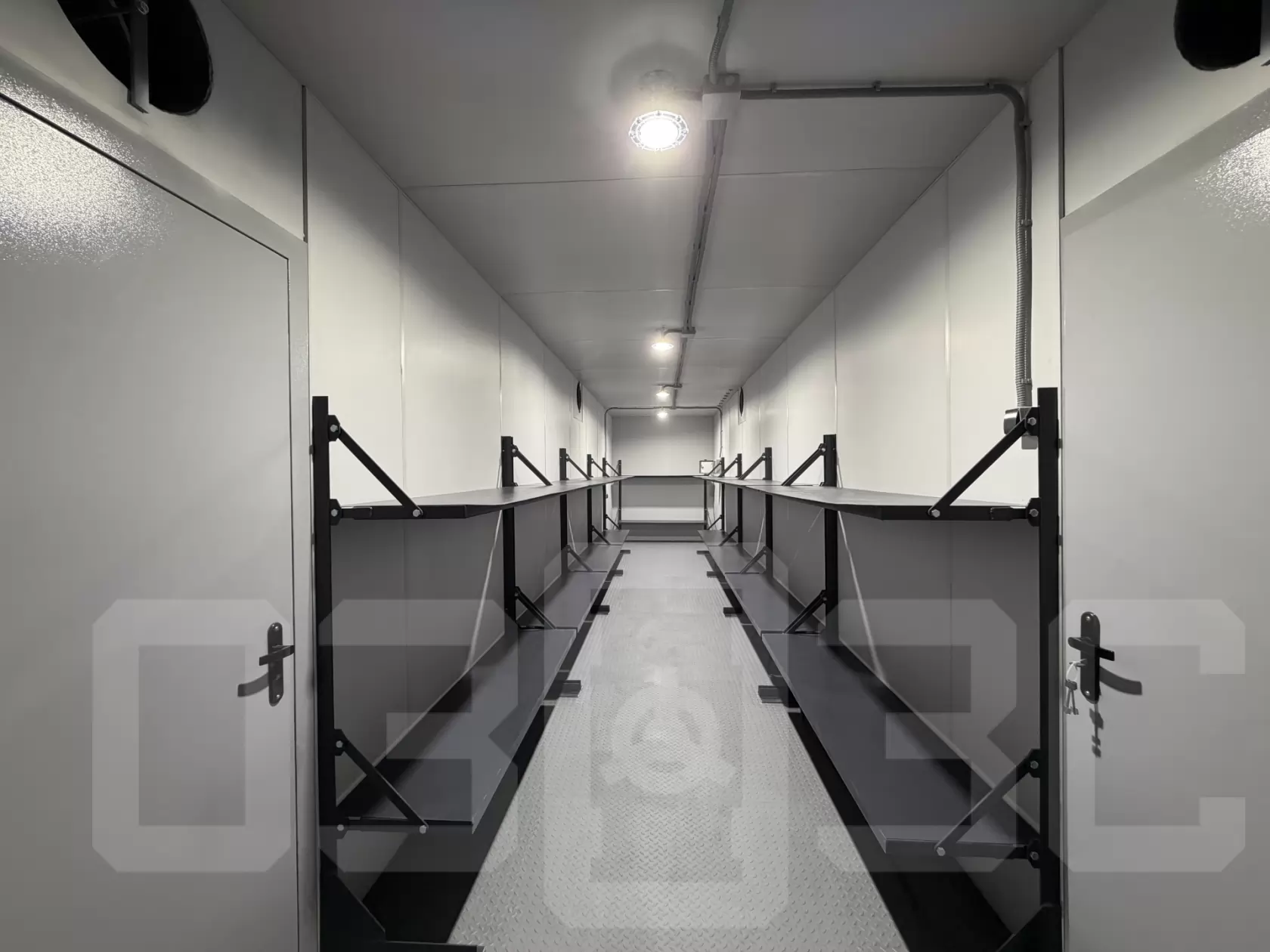

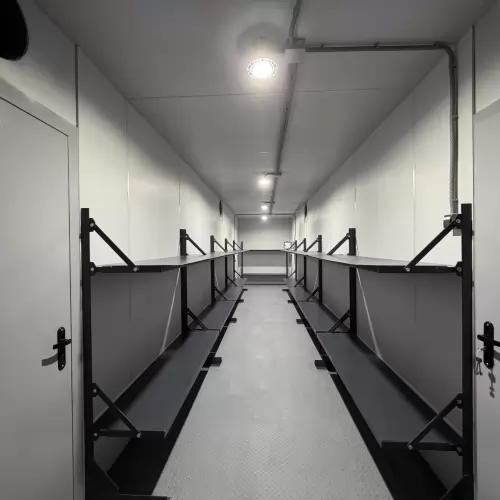

  • Жилой модуль — рассчитан на 50 человек.
  • Технический модуль — размещено инженерное и жизнеобеспечивающее оборудование.
  • Многофункциональный модуль – размещена точка связи, санитарный пост и хранение продовольствия.

Для увеличения вместимости убежища «КУБ-М» можно установить до 3-х жилиых модулей в одном ЗС ГО:

Вместимостьвнутренняя площадьплощадь застройкичисло модулей
50 чел.73 м2360 м23 модуля
100 чел.98 м2360 м24 модуля
150 чел.123 м2480 м25 модулей
Схема помещений убежища КУБ-М

УКРЫТИЕ «КУБ-М»

Характеристики укрытия
  • П-образные на входную группу (крепятся 1,5м анкерами);
  • высота потолка – 2,62м;
  • выкладываются блоки ФБС;
  • время пребывания – 12 часов;
  • срок эксплуатации – 10 лет;
  • укрытие – негерметичное.

Укрытие состоит из минимум 2-х модулей:

  • Жилой модуль — рассчитан на 50 человек.
  • Многофункциональный модуль – размещена точка связи, санитарный пост и хранение продовольствия.



Для увеличения вместимости укрытия «КУБ-М» можно установить до 3-х жилых модулей в одном ЗС ГО:

Вместимостьвнутренняя площадьплощадь застройкичисло модулей
50 чел.50 м2216 м22 модуля
105 чел.75 м2324 м23 модуля
160 чел.100 м2324 м24 модуля

Схема помещений укрытия КУБ-М
